>> 項目背景

頂管技術，作為一種現代化的管道敷設施工方法，具有很多優點。隨著環境問題越來越受到重視，作為非開挖的頂管施工技術將越來越廣泛地得到應用，包括：綜合管廊、電力、水利等等。因此，提升頂管機的貫通精準度和施工安全尤為重要。

力信測量在充分了解頂管機動作邏輯和現場施工工藝的基礎上研發二種頂管導向測量方案，可適配于各類直徑的頂管機和不同復雜程度的工況。

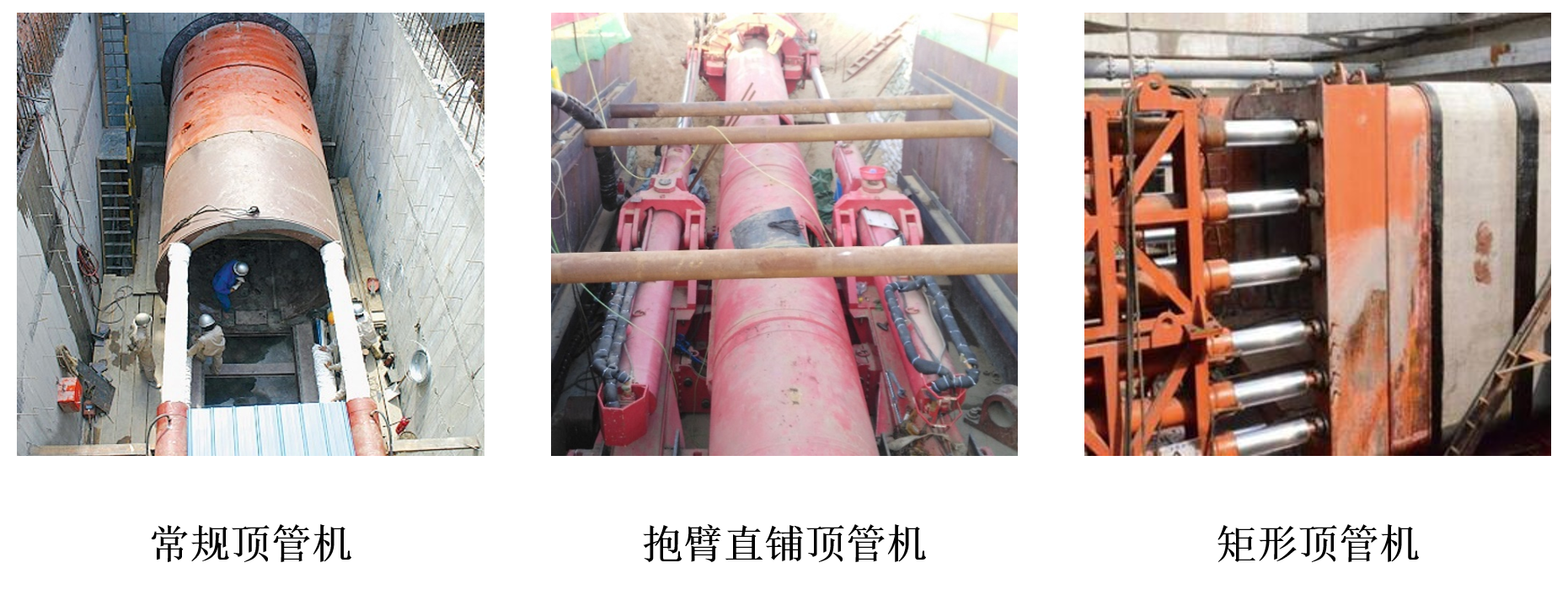

>> 頂管機類型

>> 應用場景

《全站儀+無線激光靶》

該方案采用全站儀+無線激光靶方案，適用于距離小于1000m的直線頂管施工，頂管機內徑＞0.5m

主要應用場景：頂管機聯絡通道掘進、地鐵車站頂管施工、市政公路管線穿越。

產品優勢：

• 精度高，測量距離遠，激光靶無線通訊；

• 可解決頂管機6自由度姿態；

• 自動方位檢核；

• 堅固耐用，系統維護頻率低。

• 技術指標：

• 頂管類型：圓形或異形頂管；

• 鉸接類型：支持主動鉸接和被動鉸接；

• 定位精度：＜1cm，姿態角精度＜0.01°；

• 測量范圍：2~1000m

• 測量周期：＜20秒；

• 通訊方式：無線通訊。

• 《光纖慣導+精力水準儀》

•

該方案采用陀螺儀、靜力水準儀、里程計測量方案，適用于長距離曲線頂管作業，應用場景：電力隧道、水利隧道、市政公路管線穿越等。

產品優勢：

• 精度高，測量距離遠；

• 可解決頂管機6自由度姿態；

• 陀螺人工校準距離：60-100m；

• 配備電源：配備大容量ups；

• 配置選型豐富，可根據具體項目定制。

• 技術指標：

• 支持主動鉸接、被動鉸接；

• 定位精度：水平＜5cm（50m），垂直＜1cm；

• 測量范圍：距離0~1500m、高差0~100m；

• 測量周期：＜5秒；

•   陀螺儀配置：

• 航向精度＜0.05°；

• 姿態角精度＜0.01°；

• 預熱時間：＜10分鐘。

•   壓差傳感器配置：

• 0.4bar、1bar、4bar、10bar。

•

• 通訊方式：有線。
